ในโลกของวิศวกรรมเครื่องกลตัวลดเกียร์มีบทบาทสำคัญในการใช้งานอุตสาหกรรมต่างๆ ในฐานะซัพพลายเออร์ตัวลดเกียร์ฉันได้เห็นความสำคัญของการทำความเข้าใจทุกแง่มุมของอุปกรณ์เหล่านี้ แนวคิดหลักอย่างหนึ่งที่มักจะเกิดขึ้นในการหารือกับลูกค้าคือฟันเฟืองของตัวลดเกียร์ ในโพสต์บล็อกนี้ฉันจะเจาะลึกลงไปว่าทำไมมันถึงเกิดขึ้นและทำไมจึงเป็นเรื่องสำคัญที่จะต้องพิจารณาเมื่อเลือกตัวลดเกียร์
แบ็คแลชในตัวลดเกียร์คืออะไร?
แบคแลชหรือที่รู้จักกันในชื่อการเล่นหรือการกวาดล้างหมายถึงปริมาณการเคลื่อนไหวหรือการเล่นฟรีที่มีอยู่ระหว่างฟันของเกียร์สองตัวในตัวลดเกียร์ เมื่อสองเกียร์มีส่วนร่วมจะมีช่องว่างเล็ก ๆ ระหว่างฟันเพื่อให้สามารถทำงานได้อย่างราบรื่นและเพื่อป้องกันการจับ ช่องว่างนี้เป็นสิ่งจำเป็นเนื่องจากรองรับความคลาดเคลื่อนของการผลิตการขยายตัวทางความร้อนและข้อกำหนดการหล่อลื่น อย่างไรก็ตามช่องว่างนี้ยังหมายความว่ามีการเคลื่อนไหวจำนวนหนึ่งที่สามารถเกิดขึ้นได้ก่อนที่เกียร์ขับจะเริ่มส่งแรงบิดไปยังเกียร์ที่ขับเคลื่อน
ในการมองเห็นสิ่งนี้ลองจินตนาการถึงระบบเกียร์แบบง่ายที่มีสองเกียร์ในตาข่าย เมื่อคุณพยายามหมุนเกียร์ขับรถจะมีความล่าช้าเล็กน้อยก่อนที่เกียร์ขับจะเริ่มเคลื่อนที่ ความล่าช้านี้เกิดจากฟันเฟืองระหว่างฟันเกียร์ ปริมาณของฟันเฟืองมักวัดในองศาการหมุนหรือระยะทางเชิงเส้นและอาจแตกต่างกันไปขึ้นอยู่กับการออกแบบและคุณภาพของตัวลดเกียร์
ทำไมแบคแลชจึงเกิดขึ้น?
มีหลายปัจจัยที่นำไปสู่การเกิดแบ็คแลชในตัวลดเกียร์:
- ความคลาดเคลื่อนการผลิต: ในระหว่างกระบวนการผลิตมันเป็นไปไม่ได้ที่จะผลิตเกียร์ที่มีขนาดที่สมบูรณ์แบบ จะมีการเปลี่ยนแปลงบางอย่างในขนาดและรูปร่างของฟันเกียร์ซึ่งอาจส่งผลให้มีการกวาดล้างเล็กน้อยระหว่างเกียร์ meshing
- การขยายตัวทางความร้อน: เกียร์อาจมีการเปลี่ยนแปลงอุณหภูมิระหว่างการดำเนินการซึ่งอาจทำให้พวกเขาขยายหรือหดตัว เพื่อป้องกันไม่ให้เกียร์เชื่อมโยงภายใต้สภาวะอุณหภูมิที่แตกต่างกันการกวาดล้างจำนวนหนึ่งได้รับการออกแบบในระบบเกียร์
- ข้อกำหนดการหล่อลื่น: การหล่อลื่นเป็นสิ่งจำเป็นสำหรับการลดแรงเสียดทานและการสึกหรอระหว่างฟันเกียร์ น้ำมันหล่อลื่นจำเป็นต้องมีพื้นที่เพียงพอที่จะไหลระหว่างฟันซึ่งต้องใช้ช่องว่างเล็ก ๆ หรือฟันเฟือง
- สึกหรอ: เมื่อเวลาผ่านไปฟันเกียร์จะประสบกับการสึกหรอซึ่งสามารถเพิ่มปริมาณของฟันเฟือง นี่คือความจริงโดยเฉพาะอย่างยิ่งในแอปพลิเคชันที่เกียร์อยู่ภายใต้การโหลดสูงหรือรอบเริ่มต้นบ่อยครั้ง
ประเภทของตัวลดเกียร์และฟันเฟือง
ตัวลดเกียร์ประเภทต่าง ๆ มีแบ็คแลชในระดับต่าง ๆ ขึ้นอยู่กับการออกแบบและการก่อสร้าง นี่คือบางประเภทของตัวลดเกียร์และลักษณะแบ็คแลชทั่วไปของพวกเขา:

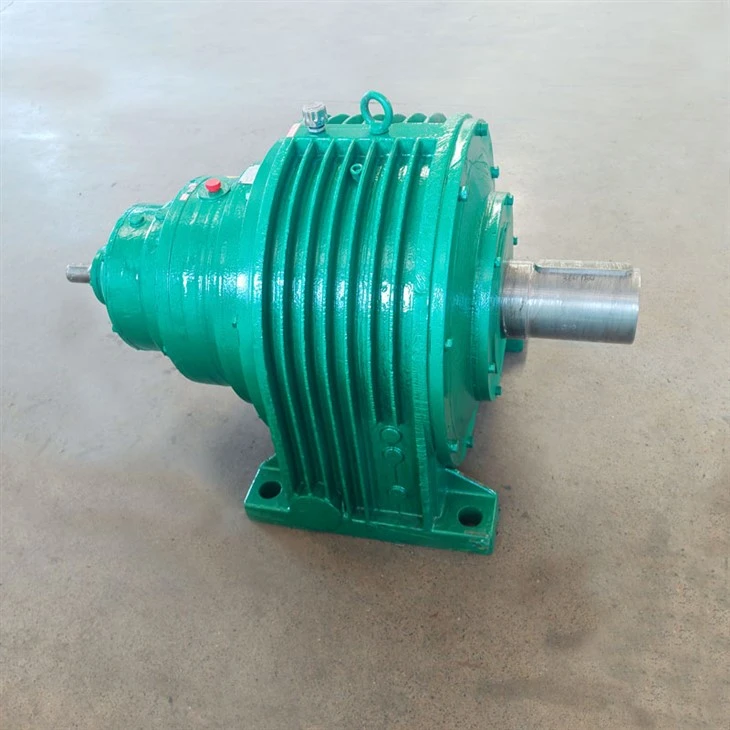

- เครื่องลดเกียร์ดาวเคราะห์: ตัวลดเกียร์ของดาวเคราะห์เป็นที่รู้จักกันดีในเรื่องความหนาแน่นแรงบิดสูงและการออกแบบขนาดกะทัดรัด โดยทั่วไปแล้วพวกเขาจะมีฟันเฟืองต่ำเมื่อเทียบกับตัวลดเกียร์ประเภทอื่นทำให้เหมาะสำหรับการใช้งานที่ต้องการตำแหน่งที่แม่นยำและความแม่นยำสูงเช่นหุ่นยนต์และเครื่องซีเอ็นซี
- ตัวลดเกียร์หน้าแข็ง: ตัวลดเกียร์หน้าแข็งได้รับการออกแบบมาเพื่อทนต่อการโหลดสูงและสภาพการทำงานที่รุนแรง พวกเขามักจะมีแบ็คแลชในระดับที่สูงขึ้นเมื่อเทียบกับตัวลดเกียร์ของดาวเคราะห์ แต่มีความทนทานมากขึ้นและสามารถจัดการกับแรงบิดได้มากขึ้น
- ตัวลดเกียร์มุมโค้ง: ใช้ตัวลดเกียร์มุมโค้งแบบ helical ในแอพพลิเคชั่นที่จำเป็นต้องเปลี่ยนทิศทางการหมุน พวกเขามีแบคแลชในระดับปานกลางและให้ความสมดุลที่ดีระหว่างประสิทธิภาพและการส่งแรงบิด
ทำไมแบคแลชจึงมีความสำคัญ?
ปริมาณของฟันเฟืองในตัวลดเกียร์อาจมีผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพและความน่าเชื่อถือของระบบโดยรวม นี่คือเหตุผลบางประการที่ backlash มีความสำคัญ:
- ความแม่นยำและความแม่นยำ: ในแอพพลิเคชั่นที่จำเป็นต้องมีการวางตำแหน่งที่แม่นยำและการควบคุมการเคลื่อนไหวที่แม่นยำเช่นหุ่นยนต์ระบบอัตโนมัติและการตัดเฉือนซีเอ็นซีแบ็คแลชต่ำเป็นสิ่งจำเป็น ฟันเฟืองที่มากเกินไปอาจส่งผลให้เกิดข้อผิดพลาดในการวางตำแหน่งลดความสามารถในการทำซ้ำและประสิทธิภาพของระบบโดยรวมที่ไม่ดี
- การตอบสนองแบบไดนามิก: ฟันเฟืองสามารถส่งผลกระทบต่อการตอบสนองแบบไดนามิกของระบบโดยเฉพาะอย่างยิ่งในแอปพลิเคชันที่จำเป็นต้องมีการเปลี่ยนแปลงทิศทางหรือความเร็วอย่างรวดเร็ว ฟันเฟืองสูงอาจทำให้เกิดความล่าช้าในการส่งแรงบิดซึ่งนำไปสู่การตอบสนองที่เฉื่อยชาและลดประสิทธิภาพ
- เสียงรบกวนและการสั่นสะเทือน: แบคแลชยังสามารถมีส่วนร่วมในการสั่นสะเทือนและการสั่นสะเทือนในระบบเกียร์ เมื่อเกียร์ตาข่ายและหลุดออกมาผลกระทบอย่างฉับพลันสามารถสร้างเสียงรบกวนและการสั่นสะเทือนซึ่งอาจเป็นอันตรายต่อระบบโดยรวมและอาจบ่งบอกถึงการสึกหรอหรือความเสียหายต่อเกียร์มากเกินไป
- การกระจายโหลด: ในระบบเกียร์ที่มีฟันเฟืองสูงโหลดอาจไม่กระจายอย่างสม่ำเสมอทั่วทั้งฟันเกียร์ สิ่งนี้สามารถนำไปสู่การสึกหรอที่ไม่สม่ำเสมอและความล้มเหลวก่อนวัยอันควรของเกียร์ลดอายุการใช้งานโดยรวมของตัวลดเกียร์
การควบคุมฟันเฟือง
ในฐานะซัพพลายเออร์ตัวลดเกียร์เราเข้าใจถึงความสำคัญของการควบคุมฟันเฟืองเพื่อให้แน่ใจว่าประสิทธิภาพที่ดีที่สุดของผลิตภัณฑ์ของเรา มีหลายวิธีที่สามารถใช้ในการลดหรือกำจัดแบ็คแลชในตัวลดเกียร์:
- การผลิตที่แม่นยำ: การใช้วัสดุที่มีคุณภาพสูงและเทคนิคการผลิตขั้นสูงสามารถช่วยลดความคลาดเคลื่อนของการผลิตและลดปริมาณแบ็คแลชในระบบเกียร์
- การโหลดล่วงหน้า: การโหลดล่วงหน้าเป็นเทคนิคที่ใช้แรงกับระบบเกียร์เพื่อกำจัดการกวาดล้างระหว่างฟันเกียร์ สิ่งนี้สามารถทำได้โดยใช้สปริงเครื่องซักผ้าหรืออุปกรณ์เครื่องจักรกลอื่น ๆ
- การชดเชยฟันเฟือง: ในบางแอปพลิเคชันอาจเป็นไปได้ที่จะชดเชยแบ็คแลชโดยใช้ระบบควบคุมอิเล็กทรอนิกส์ ระบบเหล่านี้สามารถตรวจจับปริมาณของฟันเฟืองและปรับสัญญาณอินพุตไปยังมอเตอร์เพื่อให้แน่ใจว่าการวางตำแหน่งที่แม่นยำ
- การบำรุงรักษาตามปกติ: การบำรุงรักษาอย่างสม่ำเสมอรวมถึงการตรวจสอบการหล่อลื่นและการเปลี่ยนชิ้นส่วนที่สึกหรอสามารถช่วยให้แบคแลชอยู่ในขอบเขตที่ยอมรับได้และยืดอายุการใช้งานของตัวลดเกียร์
บทสรุป
โดยสรุปแบ็คแลชเป็นข้อพิจารณาที่สำคัญเมื่อเลือกตัวลดเกียร์สำหรับแอปพลิเคชันของคุณ การทำความเข้าใจว่าแบ็คแลชคืออะไรทำไมมันเกิดขึ้นและวิธีการที่จะส่งผลกระทบต่อประสิทธิภาพของระบบของคุณเป็นสิ่งสำคัญสำหรับการตัดสินใจอย่างชาญฉลาด ในฐานะซัพพลายเออร์ตัวลดเกียร์เรานำเสนอตัวลดเกียร์ที่หลากหลายซึ่งมีแบ็คแลชในระดับต่าง ๆ เพื่อตอบสนองความต้องการเฉพาะของลูกค้าของเรา ไม่ว่าคุณจะต้องการเครื่องลดเกียร์ดาวเคราะห์ด้านหลังต่ำสำหรับแอปพลิเคชันที่แม่นยำหรือตัวลดเกียร์หน้าแข็งแรงบิดสูงสำหรับแอปพลิเคชันที่ใช้งานหนักเรามีความเชี่ยวชาญและประสบการณ์ในการแก้ปัญหาที่เหมาะสม
หากคุณอยู่ในตลาดสำหรับเครื่องลดเกียร์และมีคำถามใด ๆ เกี่ยวกับฟันเฟืองหรือผลิตภัณฑ์ของเราโปรดอย่าลังเลที่จะติดต่อเรา ทีมผู้เชี่ยวชาญของเรายินดีที่จะช่วยเหลือคุณในการเลือกตัวลดเกียร์ที่ดีที่สุดสำหรับแอปพลิเคชันของคุณและให้การสนับสนุนและคำแนะนำที่คุณต้องการตลอดกระบวนการจัดซื้อ
การอ้างอิง
- Buckingham, E. (1949) กลไกการวิเคราะห์ของเกียร์ McGraw-Hill
- ดัดลีย์, DW (1962) คู่มือเกียร์ McGraw-Hill
- Townsend, DP (1992) คู่มือเกียร์ของดัดลีย์ Marcel Dekker
